I Moduli fotovoltaici

Un modulo fotovoltaico è un dispositivo in grado di convertire l'energia solare direttamente in energia elettrica mediante effetto fotovoltaico ed è impiegato come generatore di corrente quasi puro in un impianto fotovoltaico. Può essere esteticamente simile al pannello solare termico, ma ha scopo e funzionamento profondamente differenti.

Dei molti materiali impiegabili per la costruzione dei moduli fotovoltaici, il silicio è in assoluto il più utilizzato. Se si limita l'analisi ai soli prodotti commerciali, le tecnologie di realizzazione più comuni sono:

Moduli cristallini
• Silicio monocristallino, in cui ogni cella è realizzata a partire da un wafer la cui struttura cristallina è omogenea (monocristallo), opportunamente drogato in modo da realizzare una giunzione p-n;

• Silicio policristallino, in cui il wafer di cui sopra non è strutturalmente omogeneo ma organizzato in grani localmente ordinati (policristallo);

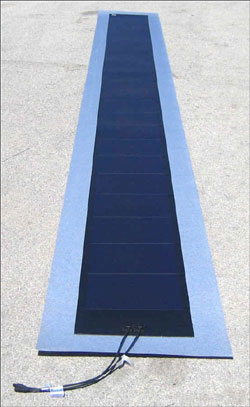

Moduli a film sottile
• Silicio amorfo, in cui gli atomi silicei vengono deposti chimicamente in forma amorfa, ovvero strutturalmente disorganizzata, sulla superficie di sostegno. Questa tecnologia impiega quantità molto esigue di silicio (spessori dell'ordine del micron). I moduli in silicio amorfo dimostrano in genere di una efficienza meno costante delle altre tecnologie rispetto ai valori nominali, pur avendo garanzie in linea con il mercato. Il dato più interessante riguarda l'EROEI, che fornisce valori molto alti (in alcuni casi arrivano anche a 9), il che attesta l'economicità di questa tecnologia.

• Tellururo di cadmio (CdTe)

• Solfuro di cadmio (CdS) microcristallino, che presenta costi di produzione molto bassi in quanto la tecnologia impiegata per la sua produzione non richiede il raggiungimento delle temperature elevatissime necessarie invece alla fusione e purificazione del silicio. Esso viene applicato ad un supporto metallico per spray-coating, cioè viene letteralmente spruzzato come una vernice. Tra gli svantaggi legati alla produzione di questo genere di celle fotovoltaiche vi è la tossicità del cadmio ed il basso rendimento del dispositivo.

• Arseniuro di gallio (GaAs), una lega binaria con proprietà semiconduttive, in grado di assicurare rendimenti elevatissimi, dovuti alla proprietà di avere un gap diretto (a differenza del silicio). Viene impiegata soprattutto per applicazioni militari o scientifiche avanzate (come missioni automatizzate di esplorazione planetaria o fotorivelatori particolarmente sensibili). Tuttavia il costo proibitivo del materiale monocristallino, a partire dal quale sono realizzate le celle, lo ha destinato ad un impiego di nicchia.

• Diseleniuro di indio rame (CIS), con opacità variabile dal 100% al 70% ottenuta mediante fori ricavati direttamente nel film.

• Diseleniuro di indio rame gallio (CIGS)

Le prestazioni dei moduli fotovoltaici
Le prestazioni dei moduli fotovoltaici sono suscettibili di variazioni anche sostanziose in base:

• al rendimento dei materiali;
• alla tolleranza di fabbricazione percentuale rispetto ai valori di targa;
• all'irraggiamento a cui le sue celle sono esposte;
• all'angolazione con cui questa giunge rispetto alla sua superficie;
• alla temperatura di esercizio dei materiali, che tendono ad "affaticarsi" in ambienti caldi;
• alla composizione dello spettro di luce.

Per motivi costruttivi, il rendimento dei moduli fotovoltaici è in genere inferiore o uguale al rendimento della loro peggior cella.
Con rendimento si intende la percentuale di energia captata e trasformata rispetto a quella totale giunta sulla superficie del modulo, e può essere considerato un indice di correlazione tra watt erogati e superficie occupata, ferme restando tutte le altre condizioni.
Alcuni pannelli, per uso aerospaziale ma ancora allo stadio sperimentale, hanno rendimenti nominali che raggiungono anche il 40%, e sono comunque prodotti con materiali rari e costosi ed altamente tossici; invece valori tipici riscontrabili nei prodotti commerciali a base silicea si attestano intorno al:

• 16% nei moduli in eterogiunzione;
• 14% nei moduli in silicio monocristallino;
• 13% nei moduli in silicio policristallino;
• 10% nei moduli in silicio microsferico;
• 6% nei moduli in silicio amorfo.

Ne consegue che ad esempio a parità di produzione elettrica richiesta, la superficie occupata da un campo fotovoltaico amorfo sarà più che doppia rispetto ad un equivalente campo fotovoltaico cristallino.

A causa del naturale affaticamento dei materiali, le prestazioni di un pannello fotovoltaico comune diminuiscono di circa un punto percentuale su base annua. Per garantire la qualità dei materiali impiegati, è prassi comune che i produttori coprano con un'opportuna garanzia oltre ai difetti di fabbricazione anche il calo di rendimento del pannello nel tempo. La garanzia oggi più comune è del 90% sul nominale per 10 anni e dell'80% sul nominale per 20 anni.

I moduli fotovoltaici odierni hanno una vita stimata di 30 anni circa, anche se è plausibile ipotizzare che vengano dismessi dopo un ciclo di vita di 15-20 anni, a causa dell'obsolescenza della loro tecnologia.

Caratteristiche dei moduli fotovoltaici
La tolleranza
La tolleranza di fabbricazione è un dato percentuale (generalmente variabile dal ±3% al ±10%) che ogni produttore dichiara in relazione ai propri standard qualitativi di produzione. Tanto minore è la tolleranza dichiarata, tanto più stabili e predicibili saranno le prestazioni elettriche del modulo, a pari condizioni di utilizzo.

I moduli fotovoltaici qualitativamente migliori sono da ricercarsi tra quelli che combinano:

• una tolleranza negativa stretta (quella positiva può considerarsi trascurabile);
• una nulla o limitata area di sovrapposizione tra le fasce di tolleranza delle varie potenze dello stesso modulo.


La tensione
I moduli fotovoltaici sono accomunati dal comportamento elettrico simile a quello di un generatore di corrente quasi puro, ovvero erogano energia con differenza di potenziale quasi costante anche al variare delle condizioni atmosferiche o del grado di incidenza dei raggi solari. La pratica comune di classificare i prodotti in commercio in 12, 18 o 24 V non deriva dalla tensione al suo punto di massima efficienza, ma dalla possibilità di collegarvi una batteria ricaricabile con analogo voltaggio nominale.


Le certificazioni
I moduli fotovoltaici, se impiegati in un impianto fotovoltaico connesso alla rete all'interno dell'Unione Europea, devono obbligatoriamente essere certificati in base alla normativa IEC 61215, che ne determina le caratteristiche sia elettriche che meccaniche. Tra i test più importanti si cita quello per determinarne la potenza in condizioni di insolazione standard, espressa in watt picco (Wp).


I prodotti in commercio.
I moduli fotovoltaici più comuni sono quelli in silicio cristallino e hanno dimensioni variabili da 0,5 m² a 1,5 m², con punte di 2,5 m² in esemplari per grandi impianti. Non vi è comunque particolare interesse a costruire moduli di grandi dimensioni, a causa delle grosse perdite di prestazioni che l'intero modulo subisce all'ombreggiamento (o malfunzionamento) di una sua singola cella.
La potenza più comune si aggira intorno ai 150 Wp a 24 V, raggiunti in genere impiegando 72 celle fotovoltaiche. La superficie occupata dai modelli commerciali si aggira in genere intorno ai 7,5 m²/kWp, ovvero sono necessari circa 7,5 metri quadrati di superficie per ospitare pannelli per un totale nominale di 1.000 Wp.
